一、概述

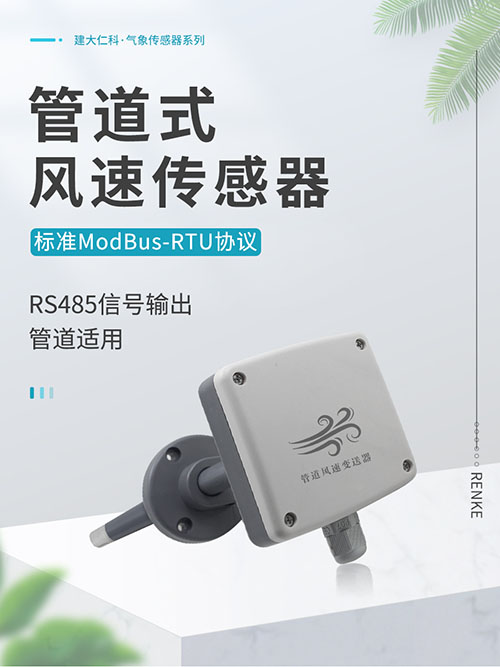

　　管道風速傳感器主要針對管道風速測量，具有良好的防侵蝕，抗腐蝕等特點，同時配合內部順滑軸承系統一起使用，有效確保了信息采集的準確性。是一款智能儀器儀表，使用方便、性能好、可靠性高，現已被大量應用于測量管道風速、油煙管道、暖通空調進出風口等惡劣環境來測量風速和風量。

　　二、測定位置和測定點

　　(一)測定位置的選擇

　　通風管道內風速及風量的測量，是根據檢測管道內壓力換算獲得的。想要檢測出管道中氣體的真實壓力值，除正確的應用測壓儀器以外，還應該科學合理的選擇需檢測的斷面、降低氣流擾動對測量結果的大幅度影響。測定斷面時，理應盡可能的選擇在氣流比較穩定的直管段上。

　　測量的斷面設于彎頭、三通等異形部件的前面(相對與氣流流動的方向)時，距這些部件的距離應該大于2倍管道直徑。當測量現場難以滿足檢測的要求時，為了降低測量結果的誤差，可以適當?shù)脑黾訙y定點。但，測量斷面的位置距異形部件的最小距離至少是管道直徑的1.5倍。

　　測量動壓的時候，如果發現有任何一個測量點出現零值或負值，則說明空氣流動不穩定，該斷面不宜作為檢測的斷面。若空氣流動方向偏出通風管道的中心線15°以上，這個斷面也不適合作為測量的斷面(檢查方法：畢托管端部正對氣流方向，慢慢擺動畢托管，使動壓值最大，這時畢托管與風管外壁垂線的夾角即為氣流方向與風管中心線的偏離角)。

　　選擇測定斷面時，還應該要考慮測定操作的方便以及安全。

　　(二)測試孔和測定點

　　考慮到風速速度分布的不均勻性，壓力分布也是不均勻的。所以，必須要在同一個斷面上多一點測量，然后算出該斷面的平均數。

　　1、圓形通風管道

　　在同一個斷面上設置兩個互相垂直的測孔，并將管道的斷面分成相應數量的等面積同心環，對于圓形的通風管道，測量的點越多，測量的精度就越高。

　　2、矩形通風管道

　　可將矩形通風管道的斷面劃分成若干個等面積的小矩形，測量點需布置在每個小矩形的中心點，小矩形每邊的長度為200mm左右，圓風管測點與管壁距離系數(以管徑為基數)。

　　管道風速傳感器運用高精度風速測量單元，啟動風速小，反應靈敏，可適用于通風管道、油煙管道等環境惡劣的場合;管道風速變送器采用是開孔固定法蘭盤安裝方式。首先在需要監測的管道上打一個安裝孔，將防塵板探測桿裝到管道內，使用硅膠密封圈將安裝孔封閉，密封性好漏風小，不影響測量結果。可廣泛用于測量風速溫室、環保、氣象站、建筑工程、碼頭、養殖環境。
