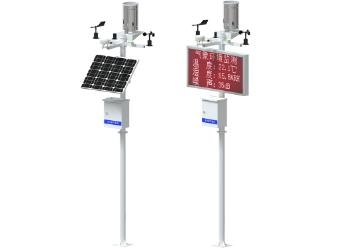

RS-QXZN 標準版氣象站是一款我司標準配置的氣象站。該設備具有 1 路 ModBus- RTU 主站接口（可通過此接口連接我司 485 變送器：1 路風速，1 路風向，4 路土壤溫度+ 水分，4 路土壤 EC+PH，1 路空氣溫濕度，1 路噪聲，1 路二氧化碳，1 路大氣壓力，1 路 光照，1 路雨雪狀態，1 路紫外線，1 路總輻射，1 路一氧化碳，1 路臭氧，1 路二氧化氮， 1 路二氧化硫，1 路硫化氫，1 路氧氣，1 路空氣質量，1 路負氧離子，1 路氨氣，1 路 TVOC）、1 路雨量采集（總雨量+瞬時雨量+日雨量+當前雨量），也可接入本公司土壤氮 磷鉀存儲器，2 路繼電器輸出（選配）；該設備可通過 GPRS 上傳或網口上傳方式將數據 上傳值監控軟件平臺，同時該氣象站還帶有 1 路 ModBus-RTU 從站接口也可將數據通過 485 通信的方式上傳至客戶的監控軟件或 PLC 組態屏等；還能外接 1 路 LED 屏顯示（默認 點陣數 96*48）。
功能特點
具有 1 路 ModBus-RTU 主站接口可接入我司 485 變送器：風速、風向、土壤溫度水 分、土壤 ECTH、土壤 PH、空氣溫濕度、噪聲、空氣質量、大氣壓力、光照、雨雪、 紫外線、總輻射、CO、O3、NO2、SO2、H2S、O2、CO2、蒸發量、負氧離子、 NH3、TVOC 等變送器。
外接翻斗式雨量計，可采集總雨量、瞬時雨量、日雨量、當前雨量。
選配 2 路繼電器輸出，可做遠程手動控制。
1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平 臺，還可選擇插網線來通過網口上傳。
具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態 軟件，還可用作外接室外屏（選配）。
可外接 1 路室外 LED 單色顯示屏，默認點陣 96*48（最大點陣數 1024*256）。
多種測量要素可自由搭配。
可搭配太陽能電池板和蓄電池，用于野外測量，解決供電問題。 ? 支持市電與太陽能雙供電，保證設備在惡劣的情況下也可以正常不間斷工作。
設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
技術參數
| 參數名稱 | 范圍或接口 | 說明 |
| 數據上傳通信接口 | RJ45網口（高級版） | 通過網口方式上傳數據 |
| GPRS無線 | 通過GPRS方式上傳數據 | |
| 4G | 通過4G方式上傳數據 | |
| GSM短信（高級版） | 支持短信報警 | |
| ModBus-RTU 從站接口 | 支持外部設備通過ModBus-RTU協議問詢監控主機中的數據。 | |
| 數據采集通信接口 | 主RS485接口 | 能夠采集1-32臺485接口的變送器的數據，最長通信距離≥1500米 |
| 點陣LED屏顯示接口 | LED屏顯示接口 | 默認搭配 96*48 點陣的室外LED顯示屏,其他尺寸的顯示屏支持定制 |
| 1路直流電壓采集（高級版） | 采集量程0-100V |
采集精度±0.1V，輸入阻抗≥100K 監控主機可設置轉換系數 |
| 3路4-20mA電流信號采集（高級版） | 4-20mA電流信號采集 |
采集分辨率3000 輸入阻抗≤120歐 監控主機可設置轉換系數 |
| 1路水浸檢測信號（高級版） | 可進行漏水檢測 | 標配漏水電極，用戶也可選漏水繩，最長可達30米 |
| 4路開關量信號輸入（高級版） | 可檢測干接點通斷狀態 | 外接無源干接點，響應時間≤0.2S |
| 2路繼電器輸出（高級版） | 繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 5A 本繼電器可關聯到任意通道的上下限，用作報警或自動控制。 |
| 1路翻斗式雨量計脈沖信號輸入 | 采集磁開關脈沖信號進行雨量計量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量（最近一分鐘）、當前雨量（本日00:00至當前）、昨日雨量（昨日00:00-24:00）及永久累計雨量值 （默認采用第四路開關量作為雨量計輸入） |
| 數據上傳間隔 | 2~10000S |
數據上傳間隔2~10000S可設 默認30s上傳一次 |
| 內置存儲容量（高級版） | 52萬條 | 內置存儲，最多可存儲52萬條 |
| 供電 | 外部電源供電 | 220V AC交流電 |
| 雙供電 |
支持220V市電與太陽能板雙供電 （優先市電供電，當市電斷電后太陽能板和蓄電池提供供電，設備正常工作不會間斷） |
|
| 太陽能供電 |
配套我司太陽能電池板和蓄電池 （太陽能電池板60W，蓄電池續航時間7天左右） |
